极限螺纹量规 ISO方式 JISB0251▪0252(附本)
Limit thread gauge of gauging system for JIS class



  极限量规是被决定着所要测定的螺纹等级和相同量规的等级。该量规   是通过使用通止两端有尺寸差异的螺纹,来检查螺纹部件预先所规定的尺寸精度的大限度及小限度,所以被叫做极限量规。使用方法为:极限 量规的通规可依轻松穿过,止规拧进多不能超过2圈,若如此,检查结果判定是合格的。我公司,除了大量生产JIS规格的界限螺纹量规之外,其他规格的螺纹量规也设计生产。





 以前的JIS测量方式用的量规:尺寸螺纹,(1-3等级)统一螺纹,平行管螺纹量规都适用。

      Metric(class1,2,3) Unified,Thread,Parallel Pipe (PF)

•  GP,GR可以轻松的穿过。

       Screw this gauge in a worked thread by hand smoothly,GP,GR must go through over the whole length of thread.

•  WP,WR拧进多不超过2圈以上

•  IP,IR拧进多不超过2圈以上。

        Screw this gauge into a worked thread smoothly by hand.WP,WR,IP,IR,shall not be screwed in more than two revolutions included two             revolutions,from either sides.

• GW不能穿过

       GR shall not go through from either side when screwing this check plug by hand smoothly.

• IW,WW不能穿过(我公司自行规定的)。

        IW,WW shall not go through from erther side when screwing this check plug by hand smoothly.

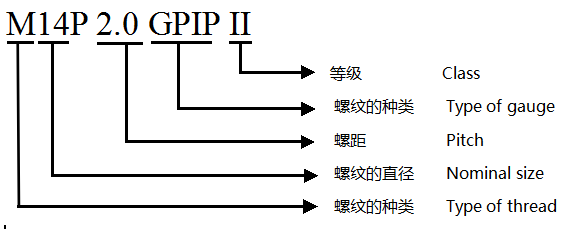

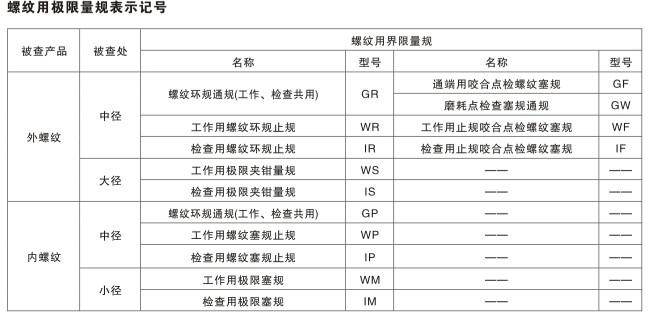

■  极限螺纹规用表示记号
