圆锥管螺纹量规 (R) ISO方式 JIS B0253
Gauges for taper pipe threads(R) ISO class

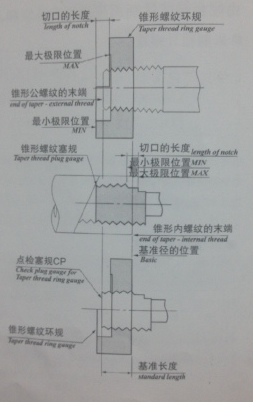

      该产品是在导入ISO规格以后按照JIS标准所生产的,用于检查严密性高粘合为目的的螺纹的检查使用(R,RC,RP)。R和PT的产品螺纹是同一尺寸的,但测量方式是不同的。管或者管接头处的末端在量规的切口长度的范围内的话就是合格的。以前的管用锥形螺纹量规PT的不同之处如下:

     Taper threads specified by the ISO standard are used to achieve tighness against fluids at connecting threads parts.Taper thread gauges are used for inspection of this type of thread .Thread of workpieces R and PT are similar in dimensions but the gauging systems are different.It passes if the pipe or the end of the pipefittings is within the range of the length of the notch of the gauge.Major differences listed below.

   (1) 锥螺纹环规的磨损极限:锥螺纹环规的磨损极限是被规定的。

       For R thread gauge,the wear limit is specifild.

     (2) 点检塞规:磨损极限是锥螺纹塞规的点检塞规来检查的

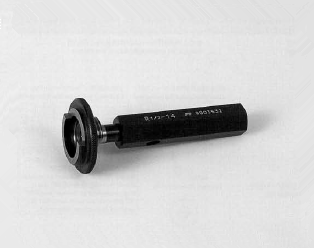

       For the R thread gauge,the thread ring gauge and thread plug gauge are independent and for the thread ring gauge,the spg(CP) is used.

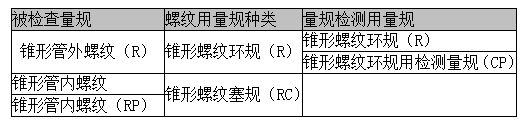

 ■  螺纹及量规的种类标准 ■  螺纹及量规的种类标准



 ■  量规的使用方法

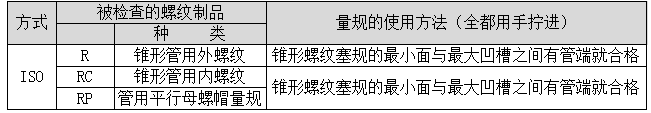

        (1)成品螺纹的检查



 ※管用平行螺帽是与管用螺丝配套使用的,与管用平行螺帽G及PF的尺寸容许差有所

不同

        (2)锥形螺纹环规的检查
