锥形管螺纹量规 (NPTF)
Gauge for dryseal American National standard taper pipe threads (NPTF)





         该产品是符合美国规格(ANSI),NPTF是被应用于轮船,汽车,飞机等的燃料,供油管等的结合。即使不用普通的粘贴材料也能保证充分 的密封性。NPTF螺纹量规检查手握紧部分L1螺纹插头塞规,L1螺纹环规检查和柄连接部分,而L3螺纹塞规,L2螺纹环规,对于产品螺纹的检查这两方面的量规都需要用到。该量规在基准位置有切口的量规和大,小界限这两个地方有切口的量规,但一般由于后者使用简单而在被大量使用。







     Although similar to the NPT,the taper pipe thread gauge by American Standard (ANSI)differs from the NPT thread gauge by having a two-segmented notch,and passes if it is between MAX and MIN.The typical gauge is L1 others are L2 and L3.





      使用量规的时候,L1螺纹塞规L3螺纹环规,还有L1螺纹环规L2螺纹环规的切口的关联位置拧进1/2圈以下。保证螺纹锥,通过使螺纹的直径是通过各种量规的切口和管或管接续的末端的链接程度来检查的。还有,螺纹的外径以及内径的尺寸和NPT使用的场合是一样的,推荐使用NPTF平面锥形量规来检查。

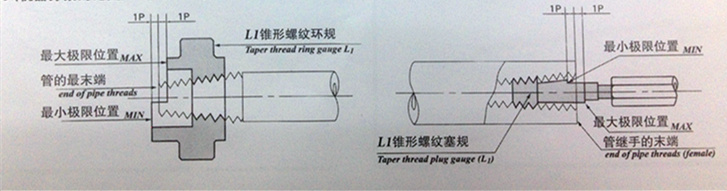

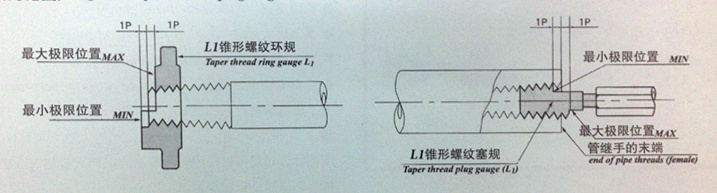

管和量规的关系图

     Related positions of pipe and gauges.


●L1 (手紧的范围)  Inspection of hand clamping length



●L2•L3 (机器拧紧的范围) Inspection of wrench clamping length
