光面环规比较测量方法-螺纹规技术支持

来自: · 2015-04-28 13:35:59

光面环规直径的测量方法通常有直接测量和比较测量等。本文主要介绍比较测量方法。

首先将一已知尺寸且经上级校准机构检定过的Ф50mm标准环规安放在测长机工作台上,然后把测长机双侧钩钩在环规的中截面,刻线方向的直径上,调整找到较大值和较小值(即找拐点),实际测量取3此的平均值作为标准直接尺寸。然后取下标准环规,以同样的方法对北侧环规进行测量,获得相应数据。将被测环规的数据与标准环规的数据经行比较修正,所得的结果是光面环规的实测直径。

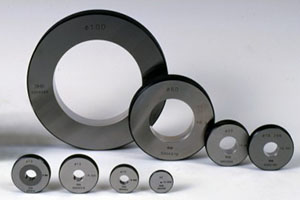

光面环规



光面环规测量结果不确定评定

依据《JJF 1130-2005几何测量设备校准中的不确定度评定指南》做测量结果不确定评定。

任务和目标不确定度

(1)测量任务

以Ф50mm的光面环规为例,在环规水平高度中经位置,并沿着直径方向的刻线位置进行测量。

(2)目标不确定度

根据测量任务,目标不确定度UΥ=1.0μm。

(3)测量方法与初始测量程序见上述测量方法。
