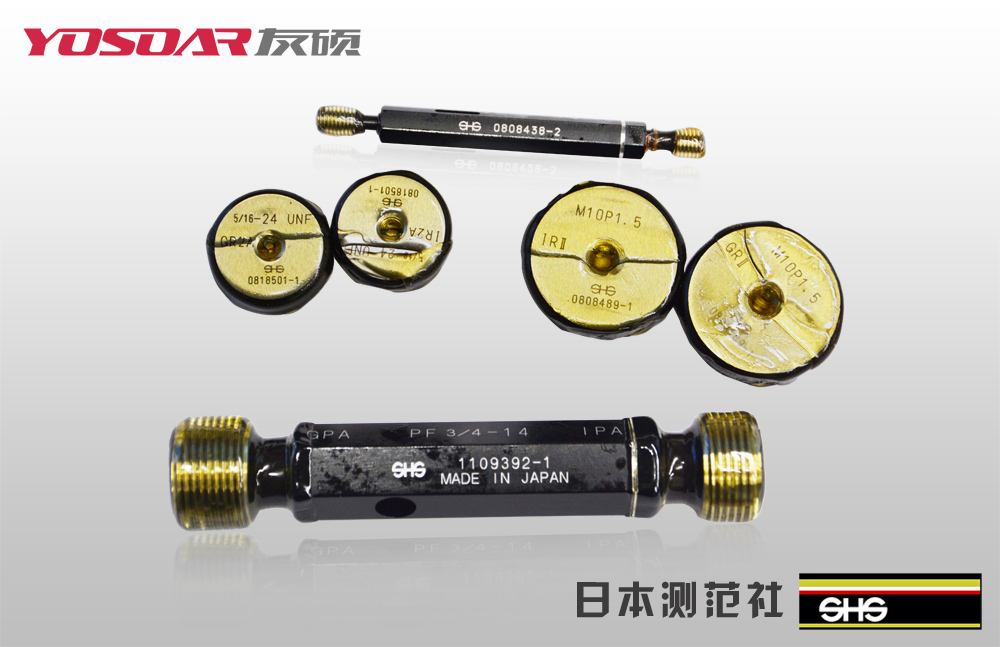

螺纹规60°牙型的外螺纹中径核算及公差(国标GB197/196)
a.中径底子规范核算:螺纹中径的底子规范=螺纹大径-螺距×系数值。
公式标明:d/D-P×0.6495
例:外螺纹M8螺纹中径的核算
8-1.25×0.6495=8-0.8119≈7.188
b.常用的6h外螺纹中径公差(以螺距为基准)。
上限值为“0”,下限值为P0.8-0.095、P1.00-0.112、P1.25-0.118、P1.5-0.132、P1.75-0.150、P2.0-0.16、P2.5-0.17
上限核算公式即底子规范,下限值核算公式d2-hes-Td2即中径底子规范-差错-公差。
M8的6h级中径公差值:上限值7.188;下限值:7.188-0.118=7.07。
C.常用的6g级外螺纹中径底子差错:(以螺距为基准)。
P0.80-0.024、P1.00-0.026、P1.25-0.028、P1.5-0.032、P1.75-0.034、P2-0.038、P2.5-0.042
上限值核算公式d2-ges即底子规范-差错
下限值核算公式d2-ges-Td2即底子规范-差错-公差
例M8的6g级中径公差值:上限值:7.188-0.028=7.16下限值:7.188-0.028-0.118=7.042。
注:①以上的螺纹公差是以粗牙为准,对细牙的螺纹公差相应有些改动,但均只是公差变大,所以按此控制不会越出规范鸿沟,故在上述中未逐个标出。
②螺纹的光杆坯径规范在出产实践中依据规划要求的精度和螺纹加工设备的挤压力的不同而相应比规划螺纹中径规范加大0.04—0.08之间,为螺纹光杆坯径值,比方公司的M8外螺纹6g级的螺纹光杆坯径实在7.08—7.13即在此规划。
③考虑到出产进程的需求外螺纹在实践出产的未进行热处理和表面处理的中径控制下限应尽量保持在6h级为准。
