螺纹规公差计算公式—连载之四

来自: · 2018-05-22 11:51:16

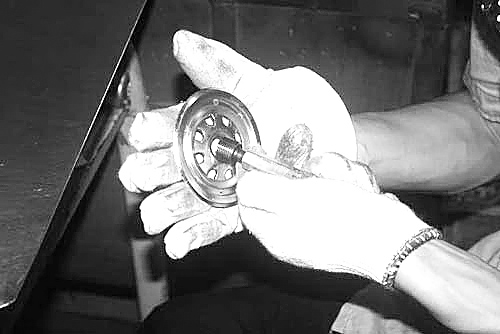

a. 内螺纹小径的基本尺寸计算(D1)。

螺纹小径基本尺寸=内螺纹基本尺寸-螺距×系数

例:内螺纹M8的小径基本尺寸 8-1.25×1.0825=6.646875≈6.647

b. 内螺纹6H级的小径公差(以螺距为基准)及小径值计算。

P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335

P2.0 +0.375 P2.5 +0.48

内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差。

注:6H级的下偏值为“0”

内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差。

例:6H级M8内螺纹小径的上限值 6.647+0=6.647

6H级M8内螺纹小径的下限值 6.647+0+0.265=6.912

c. 内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算。

P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034

P2.0 +0.038 P2.5 +0.042
