定制螺纹规对于制造企业的精准测量机模具制造提高了很大的帮助。那么定制螺纹规是如何检测螺纹器件的呢?下面就介绍定制螺纹规的检测参数及方法。
定制螺纹规检测参数:
①针对所有螺纹
•中径(偏梯形螺纹不适用)
•牙型角
•螺距
•导程(适用多线头螺纹)
•累积误差
•齿高•
•螺纹升角
②仅针对圆锥螺纹
•小端大径
•锥度
定制螺纹规L型测针测量测量牙型角
定制螺纹规使用小测针分别测量相邻螺牙面上直2d线,并求解两条直线的夹角,即为牙型角α
定制螺纹规检测中径

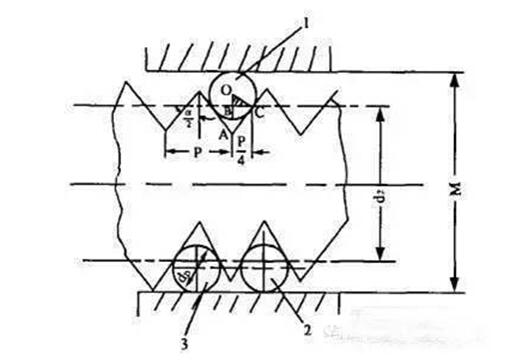

三针法原理:
将三根直径相同的量针分别安置在被检测的螺纹两边的牙槽内。计算出三根量针外母线之间的跨距M。然后根据已经已知的螺距P、半牙型角α/2及量针直径d0,计算出中径。
定制螺纹规检测螺纹中径原理与三针法原理相近。
采用四根呈星型状、理论直径相同或者相近的探针。从+X,-X,+Y,-Y四个方向分别自定心探测螺纹两边的牙槽。然后根据该四根测针的实际球径以及检测到的四个测针球心位置计算出螺纹的中径。
理论探针直径d0根据螺纹参数计算得到。
