螺纹通止规螺纹检测方法——友硕技术支持

来自: · 2019-01-22 10:34:44

  螺纹通止规螺纹检测对于制造企业的精准测量机模具制造提高了很大的帮助。那么螺纹通止规螺纹检测是如何检测螺纹器件的呢?下面就介绍螺纹量规的检测参数及方法。

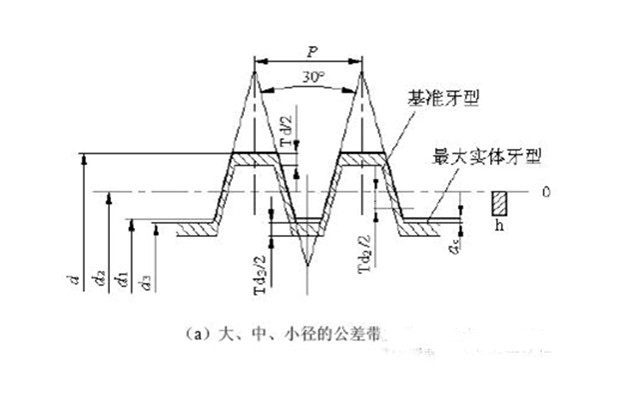

  螺纹通止规检测参数:

  螺纹通止规针对所有螺纹

  •中径(偏梯形螺纹不适用)

  •牙型角

  •螺距

  •导程(适用多线头螺纹)

  •累积误差

  •齿高•

  •螺纹升角

  螺纹通止规螺纹检测仅针对圆锥螺纹

  •小端大径

  •锥度


  SHS螺纹通止规螺纹检测:

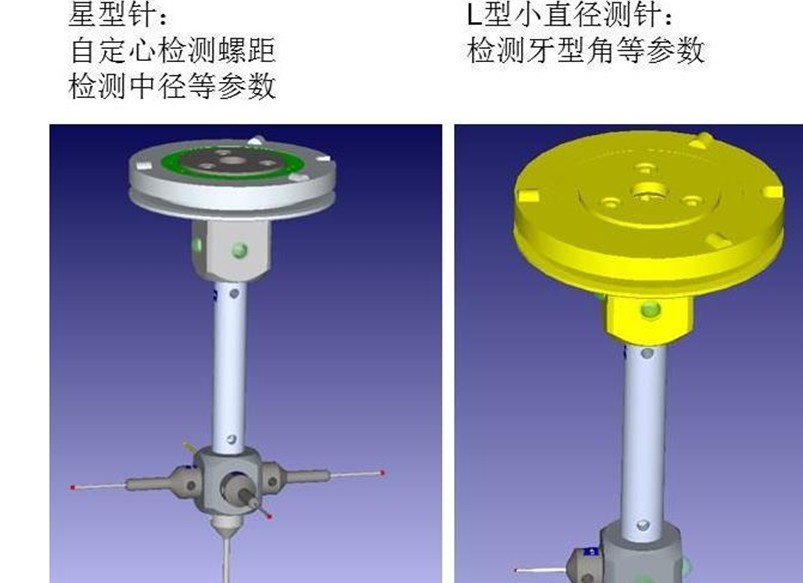

  探针结构:


  程序分解:

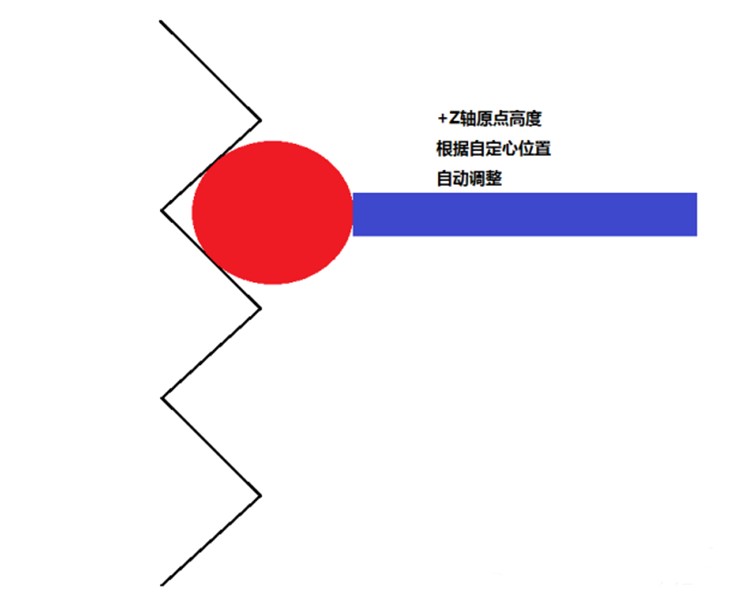

  螺纹通止规螺纹检测使用自定心功能,确认坐标系原点高度+Z

  对于螺纹这类零件,螺纹的高度不固定。使用自定心功能,探针会自动滑动到两侧受力平衡状态,获取球心坐标。

  优势:产品可以任意摆放,同时可以实现自动快速定位

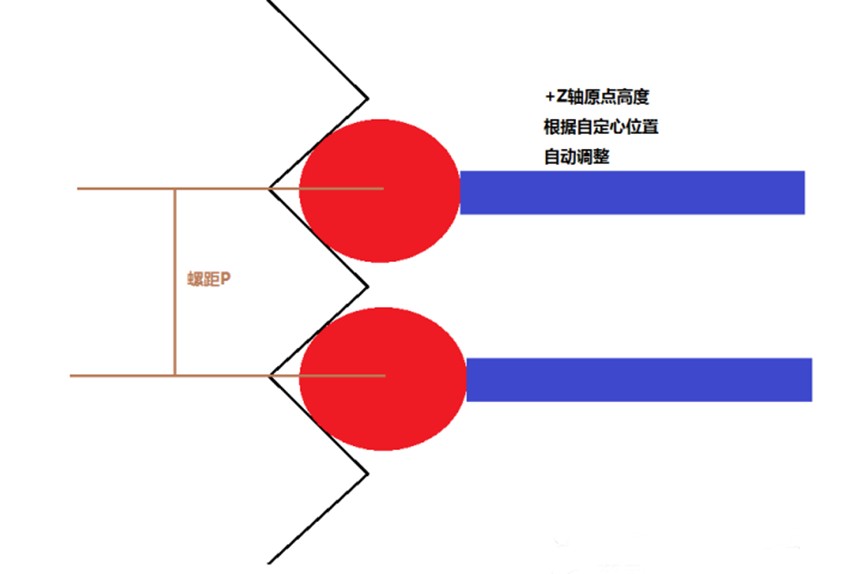

  螺纹通止规螺纹检测使用自定心功能,测量螺距

  使用"空间点距离"求解相邻两个位置的高度值,即螺距。星型针测量,可以测量4个方向的螺距+X,+Y,-X,-Y


  以上信息由螺纹通止规小编为您整理更多关于测范社螺纹规测量,可按以下方式联系小编在线指导….

  shs/jpg螺纹规代理----昆山友硕Eleven

  企业固话:0512-57566117

  螺纹规产品专网:www.shs-jpg.com
