普通螺纹是多参数要素,有两类检测方法:综合检验和单项检验。
综合检验就是用量规对影响螺纹互换性的几何参数偏差的综合结果进行检验。发电机离型纸其中包括:使用普通螺纹量规和止规分别对被测螺纹的作用中径(含底径)和单一中径进行检验;使用光滑极规对被测螺纹的实际顶径进行检验。 螺纹量规又称为螺纹塞规。
螺纹量规通规模拟被测螺纹的较大实体牙型,检验被测螺纹的作用中径是否超过其较大实体牙型的中径,并同时检验底径实际尺寸是否超过其较大实体尺寸。
螺纹牙规检验方法:
如果被测螺纹牙规能够与螺纹通规旋合通过,且与螺纹止规不完全旋合通过(螺纹止规只允许与被测螺纹两段旋合,旋合量不得超过两个螺距),就表明被测螺纹的作用中径没有超过其较大实体牙型的中径,且单一中径没有超出其较小实体牙型的中径,那么就可以保证旋合性和连接强度,则被测螺纹中径合格。
具体区别:
塞规是圆柱状的,用来检测内螺纹;环规是圆筒状,用来检测外螺纹;牙规是片状,用
来比较外螺纹的牙型和螺距。
这三种规都要与被检测的螺纹相同型号、规格和公差等级。

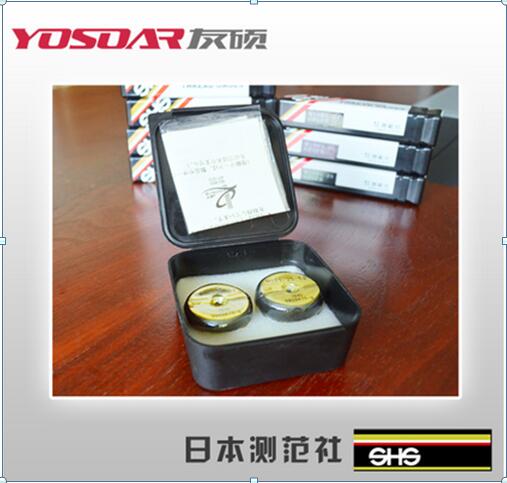

螺纹塞规有两头(端):通端和止端;环规每套都有两件:通规和止规;检测时,通(端)规要能
通过(顺利拧过),止(端)规不能通过,才算符合。
