年底了,和小编一起汇总下关于螺纹通止规的用法吧
螺纹通止规一般要求螺纹通规通,止规止。也就是在牙型正确的前提下,螺纹通止规主要用于检测螺纹中径。而对外螺纹而言,如果螺纹通规止,说明螺纹中径大;螺纹止规通,就说明螺纹中径小。

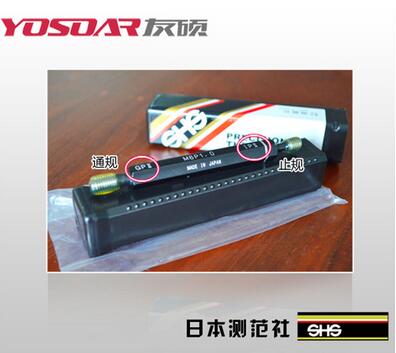

例如螺纹只要"通规"过,"止规"不过就是合格的。检测规定是:螺纹止规进入螺纹内不能超过2.5圈,一般的要求是实际不得超过2圈,并且用得力度不能大,常用的检测方法是用拇指和食指轻轻夹持螺纹规,以刚好能转动螺纹规的力度为准。"螺纹环规"方法是用五指力旋转螺纹环规。"通规"能通过螺纹,"止规"能旋入不超过2.5圈的牙纹,(一般的止规外面有一道凹槽,螺纹旋入不超过此凹槽)视为螺纹合格。
螺纹通止规是螺纹检测量规,使用时分"通规"和"止规"两种.它主要是用来检测螺纹的大径值和小径值的。
螺纹环规通常分为通端螺纹环规和止端螺纹环规,其含义是在检测螺纹工件时,通端螺纹环规应顺利的旋入螺纹工件,而止端螺纹环规应旋入螺纹工件不过两扣,也就是不到两个螺距,则判为该螺纹工件合格。
内螺纹通端塞规:控制工件内螺纹作用中径和大径的较大实体尺寸,内螺纹止端塞规:控制工件内螺纹单一中径的较小实体尺寸。
外螺纹通端环规:控制工件外螺纹作用中径和小径的较大实体尺寸,外螺纹止端环规:控制工件外螺纹单一中径的较小实体尺寸。
本文由测范社SHS/JPG螺纹规中国代理商友硕新材料编辑整理,更多关螺纹塞规、环规等资讯,可以关注我们的网站,我们有在线售后工程师免费为您做技术答疑,希望可以对大家有帮助!
