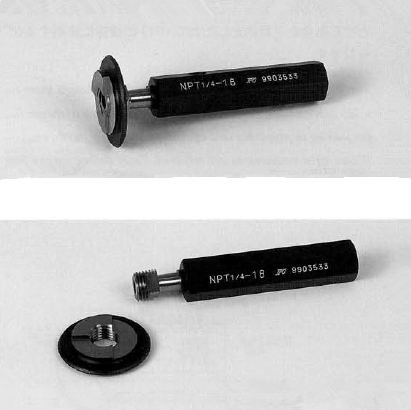

美标圆锥管螺纹量规 (NPT)
Gauge for American National standard taper pipe threads (NPT)



         该产品是符合美国规格(ANSI)螺纹管塞规,在要求高密封性的一般零件的管用螺纹(NPT)的检查时使用。这种量规,可以测量各个断面,一般被使用多的是测量小位置,基准位置,大位置的3个切口的量规。锥形管螺纹的测量用手拧进的时候,管的末端是量规的大位置和小位置的切口之范围内的话就判定为合格。此外,NPT是将螺纹顶部切下的高度来决定内外径尺寸,这种检查被推荐使用于NPT平面锥形量规。根据锥形螺纹量规的三处切口和平面锥形量规的六处切口的位置的吻合状况就很容易检查。





     Gauge for taper pipe thread gauge by American Standard (ANSI) (Cautionnumber and angle of thread ridge are different from R threads of JIS B 0253) features a three segmented notch (MAX,BASIC,MIN),and passes when between MAX and MIN as shown in the diagram.





         外螺管和内螺纹孔管的末端在量规的大位置,小位置的

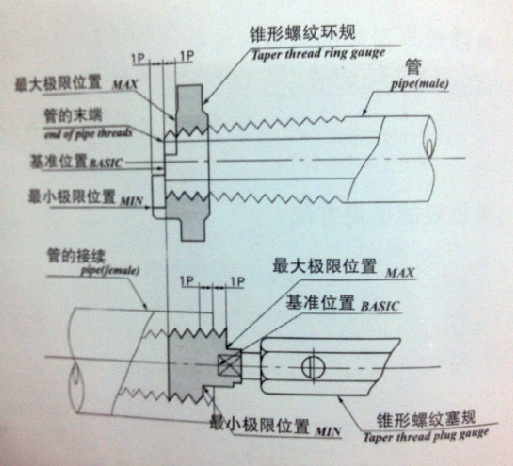

  切口范围内的话就是合格的。                               ■ 管和量规的关系图

            平面锥形量规的使用方法举例表示。                                                                      Related positions of pipe and gauges



●用锥形螺纹环规靠近管的末端检查基准位置的时候,管末端的外

   径尺寸在平面锥形环规的B切口范围内(界限基准位置)的话就是合格

   的。

●用锥形螺纹塞规靠近内螺纹孔的末端检查基准位置的时候,管的末端的

  内径尺寸在平面锥形塞规的B切口范围内(极限基准位置)的话就是合格

  的。
