万能测长仪测量螺纹环规中径的方法是什么呢?一起跟着螺纹环规小编来一起了解下。

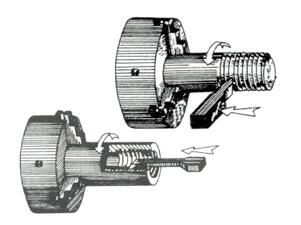

圆柱螺纹环规是用于对外圆柱螺纹制件进行综合检定的量具,它能够控制螺纹制件的极限尺寸。测量过程中由于工作台的升降范围是有限的,对太大的螺纹环规,即使工作台降到较低位置,螺纹环规较大直径仍然高于测量轴线,此时测得的值弦而不是直径。采用不同的安装方法与操作步骤,解决了这个问题。
一.测量步骤
1 安装浮动工作台,用量块组合体对仪器零位。
2 取下浮动工作台,螺纹环规平放在工作台上,用压板压紧,并且测球可能只与牙槽的一个侧面接触。
3 移动仪器测量轴和工作台,把测球放到牙槽里,此时测球可能只与牙槽的一个侧面接触。
4 摆动工作台的水平轴,同时在读数显微镜中观察某条毫米刻线的变化,找到转折点,升降工作台,使毫米刻线继续朝放大的方向移动,直到转折点。此时测球基本上和牙型的两测同时接触。
5 前后移动微分筒,使较大值径处于测量轴线位置。在读数显微镜中找到转折点,此时读数应比前两次的读数都大。
