螺纹通止规和热处理之间的利弊和那些参数有关呢，下面和小编一起探讨一下吧

　　一.硬度不足

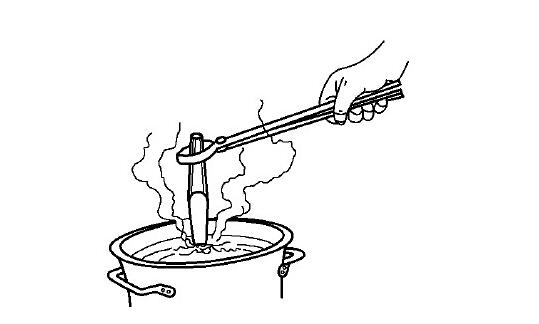

　　淬火回火后硬度不足一般是由于淬火加热不足,表面脱碳,在高碳合金钢中淬火残余奥氏体过多,或回火不足造成的,在含CR轴承钢油淬时还经常发现表面淬火后 硬度低于内层现象,这是逆淬现象,主要由于零件在淬火冷却时如果淬入了蒸汽膜期较长,特征温度低的油中,由于表面受蒸气膜的保护,孕化期比中 心长,从而比 心部更容易出现逆淬现象。

　　二.淬火畸变与淬火裂纹:

　　螺纹量规淬火畸变是不可避免的现象,只有超过规定公差或产生无法矫正时才构成废品,通过适当选择材料,改进结够设计,,合理选择淬火,回火方法及规范等可有效的减小与控制淬火畸变,可采用冷热效直,热点校直和加热回火等加以休正。

　　裂纹是不可补救的淬火缺陷,只有采取积极的预防措施,如减小和控制淬火应力方向分布,同时控制原材料质量和正确的结构设计等。

　　三:氧化 脱碳 过热 过烧

　　零件加热过程中,若不进行表面防护,将发生氧化脱碳等缺陷,其后果是表面淬硬性降低,达不到技术要求,或在零件表面形成网状裂纹,并严重降低零件外观质 量,加大零件粗糙度,甚至超差,所以精加工零件淬火加热需要在保护气氛下或盐浴炉内进行,小批量可采用防氧化表面涂层加以防护。

　　过热导致淬火后形成粗大的马氏体组织将导致淬火裂纹形成或严重降低淬火件的冲击韧度,极易发生沿晶短裂,应当正确选择淬火加热温度,适当缩短保温时间,并严格控制炉温加以防止,出现的过热组织如有足够的加工余地余量可以重新退火,细化晶粒再次淬火返修。

　　过烧常发生在淬火高速钢中,其特点是产生了鱼骨状共晶莱氏体,过烧后使淬火钢严重脆性形成废品。

　　更多关于螺纹量规的问题请咨询具体销售人员，本文由测范社SHS/JPG官方授权商昆山友硕进口shs/jpg螺纹规小编整理，希望小编汇总的内容对您有帮助，美好的一天,祝大家天天好心情
